光学窗口简介

光学窗口（Optical Window）是光学系统中至关重要的基础元件。其核心功能在于允许特定波段的光（如可见光、红外光、紫外光或激光）高效地穿过，同时为系统内部精密的光学元件和敏感环境提供物理隔离与保护。

核心功能与要求

高透射率	在目标波长范围内（工作波段）最大限度地减少光的吸收和反射损失，确保光能高效通过
物理屏障	密封光学系统，隔绝灰尘、湿气、污染物或有害气体，保护内部光学元件（如透镜、反射镜、探测器）和仪器内部环境
机械保护	承受一定的压力差（真空或加压系统）、冲击或振动，提供结构支撑
环境稳定性	抵抗温度变化、湿度、化学腐蚀等环境因素的影响，保持光学性能和物理完整性
光学质量	具备良好的表面平整度（低波前畸变）和表面质量（低划痕-麻点），以避免引入像差或散射，影响系统成像或光束质量

关键材料与技术参数

参数	定义	重要性及影响	典型值/示例
透射光谱范围	材料可高效透过的光波长区间（单位：nm/μm）	决定适用场景： • 紫外系统需深紫外透射材料（如熔融石英） • 红外系统需中远红外材料（如ZnSe, Ge）	• 熔融石英：170nm–2.1μm • 硒化锌（ZnSe）：0.5–20μm • 硅（Si）：1.2–7μm
折射率	光在真空中的速度 vs. 材料中的速度比值（n = c/v）	影响光学设计： • 表面反射率（反射损失 = [(n-1)/(n+1)]²） • 透镜焦距计算 • 增透膜设计基础	• BK7玻璃：1.51 @ 587nm • 熔融石英：1.46 @ 587nm • 蓝宝石：1.76 @ 587nmVV
表面平整度	表面偏离理想平面的程度(单位λ，HeNe激光632.8nm或RMS值）	决定波前畸变： • λ/10：高精度激光系统 • λ/2：普通成像系统 • >λ/2 导致光束失真、焦点偏移	• 标准级：λ/4 @ 632.8nm • 精密级：λ/20 @ 632.8nm • RMS值：<0.5nm（超光滑表面）
表面质量	表面缺陷等级（Scratch-Dig标准） • Scratch：划痕宽度（μm） • Dig：麻点直径（0.01mm）	影响散射与损伤： • 划痕/麻点引起光散射 • 缺陷处易引发激光损伤 • 高功率系统需更高表面质量	• 60-40：工业级 • 20-10：激光应用 • 10-5：高功率激光系统（如Scratch=10μm, Dig=0.05mm）
平行度	两表面间的夹角误差（单位：弧分或秒）	控制光束偏移： • 平行度差 → 光束平移/角度偏转 • 影响多光路系统准直 • 高精度干涉仪要求<30弧秒	• 标准级：3–5弧分（≈0.05°） • 精密级：<30弧秒（≈0.008°） • 超精密级：<5弧秒
激光损伤阈值(LIDT)	材料可承受的最大激光能量密度（单位：J/cm²脉冲激光, W/cm²连续激光）	高功率激光核心指标： • 决定窗口能否在激光功率下安全工作 • 与波长、脉宽、重复频率相关	• 熔融石英（355nm, 10ns）：5–10 J/cm² • ZnSe（10.6μm, CW）：>1 kW/cm² ※ 注：实测值受测试条件影响显著
热膨胀系数(CTE)	温度每变化1°C时材料的尺寸变化率（单位：10⁻⁶/°C或ppm/°C）	温度稳定性关键： • 低CTE减少热应力/形变 • 高功率激光需匹配热管理 • 真空/高温环境需低CTE材料	• 熔融石英：0.55 ppm/°C • 蓝宝石：5.3 ppm/°C • Zerodur®：≈0.05 ppm/°C（超低膨胀玻璃陶瓷）
硬度	材料抗刮擦能力（莫氏硬度或努氏硬度HK）	影响耐磨性与寿命： • 防护罩需高硬度抗冲击 • 暴露环境需防沙尘刮伤 • 清洁频率高需高表面硬度	• 熔融石英：莫氏5.5–6.5 • 蓝宝石：莫氏9（仅次于金刚石） • CaF₂：莫氏4（软，需谨慎处理）
化学耐久性	抵抗酸/碱/溶剂腐蚀的能力	环境适应性关键： • 潮湿环境需防水解 • 酸碱环境需耐腐蚀 • 医用/航天需特殊耐受性

分类

光学窗口种类繁多，根据具体应用需求设计。其中与激光技术密切相关的两大类是：

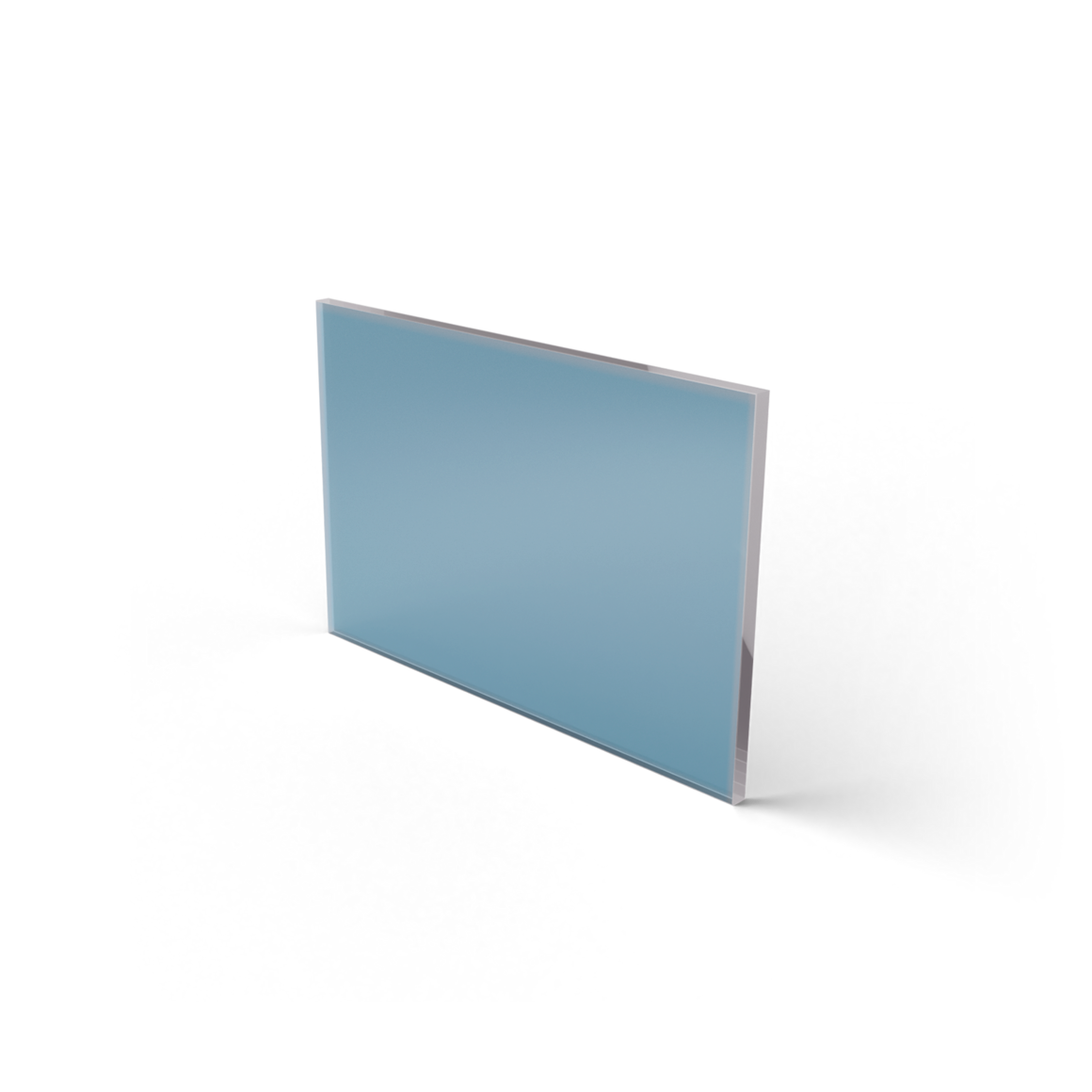

激光窗口 (Laser Windows):

核心作用： 作为激光光束进出激光腔体或光学系统的通道口，同时维持腔体的密封性或隔离内部环境

极高的激光损伤阈值 (LIDT)	这是最核心的要求。材料（如熔融石英）和镀膜必须能承受高功率/高能量激光束的照射而不发生损坏（熔化、烧蚀、龟裂）
优异的光学质量	极低的波前畸变和散射，确保激光光束质量（如M²因子）不被劣化
精确的透射/反射特性	通常需要针对特定激光波长设计增透膜（AR Coating）以最大化透射率并减少有害反射
低吸收率	最小化材料对激光能量的吸收，防止热透镜效应（导致光束畸变）和热致损伤
良好的热稳定性	低热膨胀系数，在高功率下保持形状稳定
应用场景	激光谐振腔端镜（部分类型）、激光加工头进出光口、激光测距仪/雷达发射接收窗口、高功率激光器密封窗等

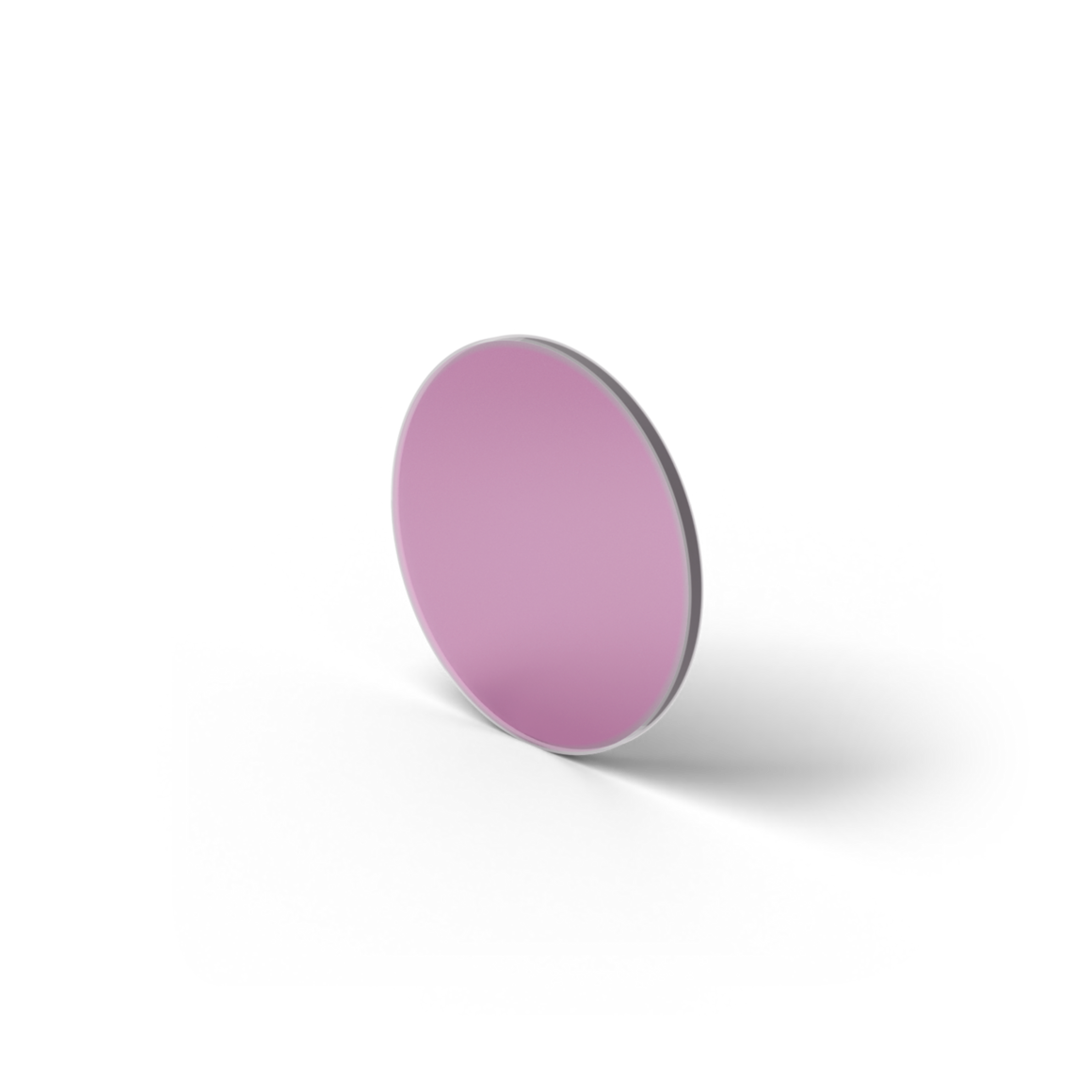

激光碎片防护罩 (Laser Debris Shields):

核心作用： 安装在激光加工头（聚焦镜前）或靠近加工区域的光路中，主要目的是保护下游昂贵的光学元件（尤其是聚焦透镜）免受加工过程中产生的飞溅物（熔融金属颗粒、蒸汽、烟尘、等离子体）的污染和损伤。它通常是一种“牺牲性”的保护层。

高抗冲击和抗划	能承受高速飞溅颗粒的撞击而不破裂
易于清洁或更换	设计上便于快速拆卸、清洁或低成本更换，因为表面会不断积累污染物
良好的光学性能（在特定波段）	虽然要求通常不如主激光窗口严格，但仍需在工作波长有足够的透射率，且不应引入过度的波前畸变（尤其在高精度加工中）。常镀有增透膜
一定的耐热性	能承受加工区域的辐射热
成本效益	作为消耗品，成本是重要考量。常用的材料包括光学玻璃（如BK7）、熔融石英（要求更高时）、甚至一些高透光率的工程塑料（用于要求不高的场合）
应用场景	激光切割、激光焊接、激光打标、激光增材制造（3D打印）等材料加工设备的聚焦镜头保护

激光窗口 (Laser Windows) vs. 激光碎片防护罩 (Laser Debris Shields) 对比表

特性	激光窗口 (Laser Windows)	激光碎片防护罩 (Laser Debris Shields)	核心差异说明
核心功能	光束传输通道 & 环境密封	物理防护 (防飞溅物/碎屑/污染物)	窗口：核心是让激光高效无损通过并隔离环境防护罩：核心是阻挡物理污染，保护下游光学元件
主要作用位置	激光谐振腔端窗、系统光路进出口、密封接口	紧邻加工区域（通常在聚焦镜/扫描振镜前方），位于光路末端	窗口常在系统“边界” 防护罩在光路末端、直面污染源
最关键性能参数	激光损伤阈值 (LIDT) 光学质量 (低波前畸变) 透射率/反射率控制	抗冲击/抗划伤性易于清洁/更换透射率 (要求相对窗口略低)	窗口：LIDT和光学质量是生命线防护罩：物理耐用性和可维护性优先
光学要求侧重点	极高：极低吸收、散射、波前畸变；严格镀膜控	较高但非极致：满足工作波段透射即可，允许一定畸变/散	窗口要求近乎完美透射防护罩在满足基本透光下更重物理防护
材料选择	首选：熔融石英 (高LIDT, 低膨胀) 其他：特定晶体 (CaF₂, Sapphire等 - 特殊波段/要求)	常用：光学玻璃 (如BK7 - 成本低) 熔融石英 (高要求) 可能：工程塑料 (低成本, 低功率)	窗口材料追求极致光学和抗激光性能防护罩材料平衡成本、透光率和物理强度
设计重点	最大化透射率 (增透膜)，最小化热效应，确保长寿命无损工作	易于拆卸、快速更换，表面处理便于清洁或作为消耗品设	窗口设计目标是长期稳定无故障防护罩设计考虑便捷更换和维护成本
可维护性/寿命	长期使用 (除非达到LIDT极限或物理损坏)	定期清洁/更换 (消耗品属性)	窗口是核心耐用部件防护罩是牺牲性保护层
成本考量	相对较高 (因材料、高精度加工和镀膜要求)	相对较低 (尤其常用玻璃材质)，且更换成本是重要因素	防护罩的单件成本和更换成本通常是系统运行维护的重要部分
主要应用场景	激光器腔体密封窗、光束传输管道接口、激光雷达收发窗、精密光学系统接	激光材料加工头 (切割、焊接、打标、3D打印) 聚焦镜保护、高污染/碎屑环境光束出口	窗口用于需要纯净光束传输和密封的场合防护罩专为有物理污染产生的加工环境设计
牺牲性	否 (核心功能件，需保护自身)	是 (主要作用是保护后方更昂贵的)
